Anomalien von Q in Abhängigkeit von s

» Diesen Beitrag als PDF-Datei herunterladen.

Was ist mit Anomalie gemeint?

Werden bei der Berechnung einer Grundwasserabsenkung die Parameter verändert, um vergleichende Untersuchungen anzustellen, so erhält man gelegentlich Ergebnisse, die nicht den Erwartungen entsprechen oder gar völlig unsinnig sind. Ein reales Beispiel kann das Problem verdeutlichen. Diese Beobachtungen waren der ursprüngliche Anlass für die Entwicklung von GwR.

Aufgrund der physikalischen Vorstellungen vom Entwässerungsvorgang müssen von einem Berechnungsmodell für Grundwasserabsenkungen mindestens diese vier Bedingungen erfüllt werden:

B1 Der Wasserandrang Q kann für alle Absenktiefen s zwischen 0 und T berechnet werden.
B2 Wenn s verringert wird, verringert sich der Wasserandrang, und für s = 0 ist Q = 0.
B3 Wenn s zunimmt, nimmt auch Q zu.
B4 Q(s) ist beschränkt

Kurz gesagt, muss für s = 0 Q(s) = 0 sein und Q muss mit s monoton bis zu einem (nur theoretischen) Maximum bei Q(H) steigen. Variiert man bei der Berechnung einer Grundwasserabsenkung die Absenktiefe s, so erhält man aber gelegentlich Ergebnisse, die den Erwartungen nicht entsprechen. Es lassen sich vier Arten von Anomalien unterscheiden:

A1 Bei sich verringernder Absenktiefe steigt derWasserandrang Q.
A2 Bei steigender Absenktiefe ändert sich Q nur unwesentlich.
A3 Bei steigender Absenktiefe sinkt Q.
A4 Q(s) wird negativ>



Typische Verläufe der Funktionsgraphen s → Q(s)

Freie Oberfläche

Grafik
Typischer Verlauf
Grafik
Voll ungültiger Verlauf

Gespannte Oberfläche

Grafik
Typischer Verlauf
Grafik
Voll ungültiger Verlauf
Die zugehörigen Parameter sind:

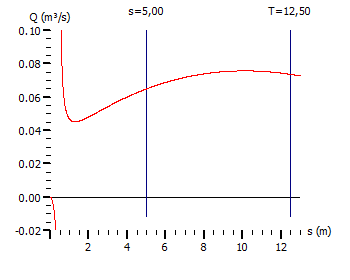

frei typisch: s = 5 m, ARE = 30 m, k = 5E-4 m/s, T = H = 12,5 m

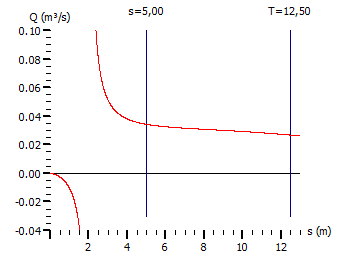

frei ungültig: s = 5 m, ARE = 60 m, k = 1E-4 m/s, T = H = 12,5 m

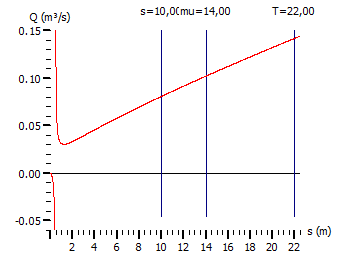

gespannt typisch: s = 10 m, ARE = 30 m, k = 5E-4 m/s, T = H = 22 m

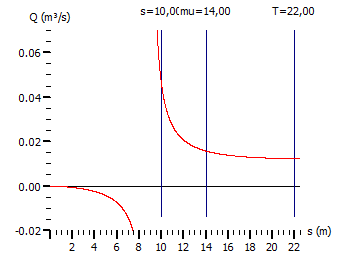

gespannt ungültig: s = 10 m, ARE = 85 m, k = 1E-5 m/s, T = H = 22 m.
Es ist außerdem rBr = 0,3 m und der ruhende Grundwasserspiegel liegt 1 m unter OkG.

Die beiden Bilder zum typischen Verlauf zeigen deutlich, warum es bei flachen Absenkungen immer Probleme mit der Berechnung gibt. Links vom beim typischen Verlauf immer vorhandenen Tiefpunkt steigt Q(s) zunächst sehr schnell gegen ∞ und wird für noch kleinere Werte von s sogar negativ. Mit GwR kann man alle hier relevanten Stellen (Extremstellen, Polstellen usw.) berechnen.

Wie die Anomalien entstehen

Bei der Berechnung von im Verhältnis zu den Baugrubenmaßen flachen Absenkungen tritt die erste Anomalie regelmäßig auf. Wir wollen klären, woran das liegt und eine Lösung vorschlagen, die den Forderungen B1 - B4 genügt und damit die Anomalien beseitigt.

Bei freiem Spiegel gilt für den Wasserzufluss zu einem vollkommenen Brunnen nach Dupuit-Thiem folgende Gleichung:

$$Q=\frac{\pi \cdot k\cdot ({{H}^{2}}-{{h}^{2}})}{ln\left( \frac{R}{r} \right)}$$

Üblicherweise verwendet man als Randbedingung die Reichweitenformel von Sichardt mit: \(R=3000\cdot s\cdot \sqrt{k}\).

Für den Brunnenradius r ist ARE, der Ersatzradius der Baugrube, einzusetzen. Beachtet man noch h = H - s, so geht die Formel über in:

$$Q=\frac{\pi \cdot k\cdot (2\cdot H\cdot s-{{s}^{2}})}{ln\left( \frac{3000\cdot s\cdot \sqrt{k}}{{{A}_{RE}}} \right)}$$

Die oben genannten Anomalien ergeben sich nun einfach aus den mathematischen Eigenschaften der Funktion s → Q(s), insbesondere aus der Tatsache, dass die Absenktiefe s im Zähler und im Nenner des Funktionsterms auftritt.

Bei einem gespannten Leiter erhält man entsprechend:

$$Q=\frac{2\cdot \pi \cdot k\cdot m\cdot s}{ln\left( \frac{3000\cdot s\cdot \sqrt{k}}{{{A}_{RE}}} \right)}$$

Auch diese Funktion weist (aus den gleichen Gründen) Anomalien auf.

Genauere Erklärung dieser Aussage

Es ist \(ln(1) = 0\) und durch 0 kann man nicht dividieren. Nun kann man leicht ausrechnen, dass für \(s=\frac{{{A}_{RE}}}{3000\cdot\sqrt{k}}\) der Nenner 0 wird. Der Graph der Funktion hat hier eine sogenannte Polstelle mit Vorzeichenwechsel; genau diese Polstelle ist in den Abbildungen zu sehen. Bei Annäherung an die Polstelle von rechts (d.h. mit abnehmender Absenktiefe) wächst Q gegen ∞ und für s < sPol wird Q negativ. Nun liegt diese Polstelle (abhängig von ARE und k) in einem Bereich, der auch in der Praxis gar nicht so selten auftritt. So erreichen mich immer wieder Support-Anfragen zu vermeintlichen Fehlern in den Berechnungen von ProAqua, bei denen es sich dann herausstellt, dass die Absenkung den "kritischen Bereich" in der Nähe der Polstelle betrifft.

GwR erstellt für alle diese Funktionen Funktionsgraphen und erlaubt so eine schnelle Analyse und Beurteilung der Daten eines Projektes. Ursache für die Anomalien ist die Sichardtsche Reichweitenformel und mit der Einführung der "Minimalreichweite" werden sie beseitigt. Ausführlich wird diese Problematik in dem Aufsatz Weyrauch / Schöffel analysiert. Dort wird auch dargestellt, dass die sogenannte Weyrauch-Näherung zwar die Polstelle beseitigt, aber nicht die Anomalien. Die drei in diesem Aufsatz benutzten Beispiele sind im Projekt-Ordner der Software GwR gespeichert.
